13DSC-2W Series
YDS
2W 14PIN SMD Package High Efficient DC-DC Power Converter
Features
14PIN SMD package.
No-load input current as low as 5mA.
Continuous short-circuit protection.
High efficiency of up to 89%.
Unregulated output types.
1.5KVDC~3KVDC Isolation.
Operating temperature from -40°C to + 105°C.
Industry standard pinout.
Design refer to IEC62368, UL62368, EN62368.
Part Number | Output Voltage | Output Current | Efficiency | Capacitive Load(μF) | Package Style |
---|---|---|---|---|---|
Vdc | mA | %TYP | Max. | ||
13DSC-05S05NYP2(H3) | 5 | 400 | 85 | 2400 | 1/2/3 |
13DSC-05S09NYP2(H3) | 9 | 223 | 87 | 820 | 1/2/3 |
13DSC-05S12NYP2(H3) | 12 | 167 | 87 | 470 | 1/2/3 |
13DSC-05S15NYP2(H3) | 15 | 133 | 88 | 220 | 1/2/3 |
13DSC-05S24N3P2(H3) | 24 | 84 | 89 | 100 | 3 |
13DSC-XXS05NYP2(H3) | 5 | 400 | 85 | 2400 | 1/2/3 |
13DSC-XXS09NYP2(H3) | 9 | 223 | 87 | 820 | 1/2/3 |
13DSC-XXS12NYP2(H3) | 12 | 167 | 87 | 470 | 1/2/3 |
13DSC-XXS15NYP2(H3) | 15 | 133 | 88 | 220 | 1/2/3 |
13DSC-XXS24N3P2(H3) | 24 | 84 | 89 | 100 | 3 |
Note:
1. No suffix is standard isolation (1.5KVDC) e.g, 13DSC-15S05NP2, *add suffix “H3”
for 3KVDC isolation, e.g, 13DSC-12S09NP2H3, 13DSC-12S12NP2H3.
2. Y = 1 or 2 or 3 for package, no suffix Y package1, when X=2, package2, and so on,
e.g,13DSC-15S05NP2, 13DSC-24S12N3P2H3.
When the I / O is equal to 24 V, package 1 and 2 disable.
Parameters | Conditions | Min | Typ | Max | Units |
---|---|---|---|---|---|
Voltage Range | Vo,Io Nom | ± 10 | % | ||
Filter | Capacitor |
Parameters | Conditions | Min | Typ | Max | Units |
---|---|---|---|---|---|
Voltage Tolerance | 100% full load | ±5 | % | ||
Short Circuit Protection | Continuous | ||||
Line Regulation | For 1.0% OF Vin | 1.2 | % | ||
Load Regulation | 5V(10% To 100% F.L) | 8 | 15 | % | |
9V(10% To 100% F.L) | 6 | 10 | % | ||
12V(10% To 100% F.L) | 5 | 10 | % | ||
15V(10% To 100% F.L) | 4 | 10 | % | ||
24V(10% To 100% F.L) | 3 | 10 | % | ||
Ripple & Noise | BW=DC To 20MHz | 75 | 150 | mVp-p |
Parameters | Conditions | Min | Typ | Max | Units |
---|---|---|---|---|---|
Isolation Resistance | 500Vdc | 1000 | MΩ | ||
Isolation Capacitance | Input-output,100KHz/0.1V | 20 | pF | ||
Switching Frequency | Full load, nominal input @5V Vin | 215 | KHz | ||
Full load, nominal input @other Vin | 250 | KHz | |||
Operation Temperature | -40 | +105 | ℃ | ||
Storage Temperature | -55 | +125 | ℃ | ||
Humidity | Non Condensing | 95 | % | ||
Cooling | Free air Convection | ||||
Case material | DAP | ||||
MTBF | MIL-HDBK-217F @25℃ | 3500000 | Hours | ||
Weight | Package 1/2/3 | 1.2/1.2/1.28 | g | ||

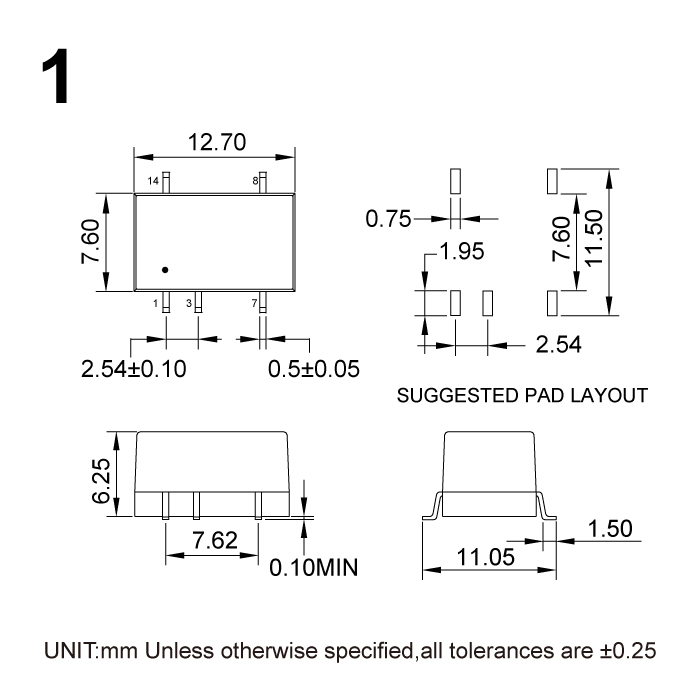

Dimensions | Package 1 | 12.7x7.6x6.25 | mm | ||

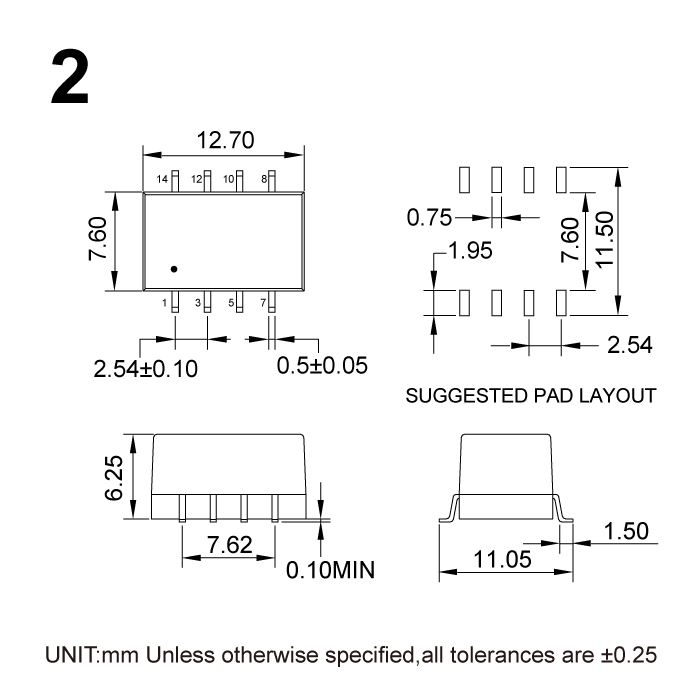

Package 2 | 12.7x7.6x6.25 | mm | |||

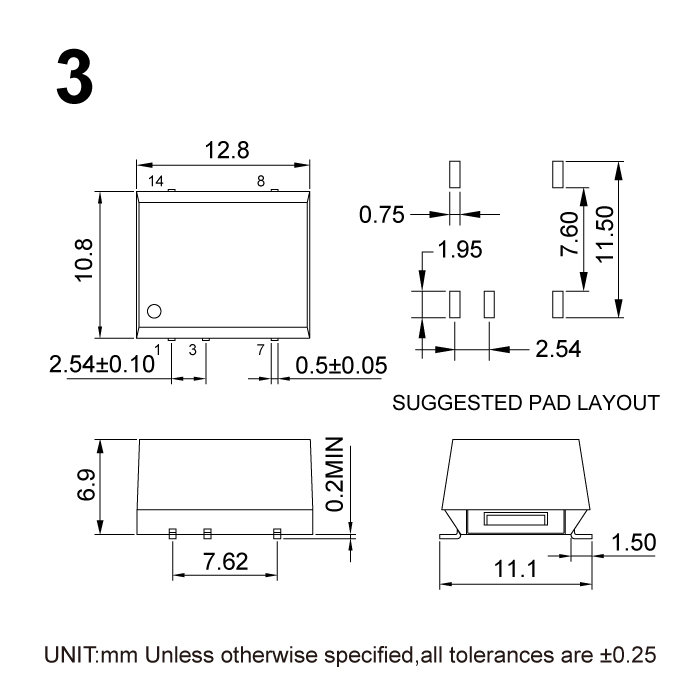

Package 3 | 12.8x10.8x6.9 | mm |
Files Download 13DSC-2W-Series.pdf
